Paglaban sa Sunog ng Aluminum Composite Panel: Ipinaliwanag ang Mga Gradong A2, B1, at B2

Nang ang isang harapan contractor ay tumanggap ng paghahatid ng mga aluminum composite panel na may A2 na sertipiko sa papel, ang mga panel ay nabigo pa rin sa site dahil ang core ay nakikitang polyethylene kapag ang gilid ay binalatan na bukas. Ang nag-iisang inspeksyon ay naglantad ng agwat sa pagitan ng mga papeles at katotohanan. Ang konklusyon ay dapat na gabayan ang bawat mamimili: Ang mga panel na may cored mineral ng A2 ay hindi gaanong nakakatulong sa sunog, ang mga panel na may retarded na B1 ng apoy ay lumalaban sa pag-aapoy ngunit nasusunog sa ilalim ng matagal na pagkakalantad, at ang mga karaniwang polyethylene core panel ay natutunaw, nag-aapoy, at nagpapabilis ng pagkalat ng apoy. Ipinapaliwanag ng artikulong ito kung ano ang tumutukoy sa gawi na iyon, kung paano sinusukat ang mga klasipikasyon ng A2, B1, at B2, at kung bakit ang linya ng produksyon ang tunay na garantiya sa likod ng anumang sertipiko ng rating ng sunog.

Ano ang Tinutukoy ang Paglaban sa Sunog sa isang Aluminum Composite Panel

Ang ACP panel ay isang sandwich ng dalawang manipis na aluminyo na balat at isang polymer core. Ang balat ng aluminyo ay natutunaw sa humigit-kumulang 660 degrees Celsius, ngunit hindi ito naglalabas ng malaking init sa panahon ng pagkasunog. Ang core ay ang sangkap na kumokontrol sa pag-uugali ng sunog.

• Core formulation: karaniwang polyethylene, flame retardant polyethylene, o isang mineral filled non combustible compound
• Core uniformity: pare-parehong paghahalo at pagpuno sa buong lapad ng panel
• Lakas ng pagkakatali: ang pandikit ay dapat na makaligtas sa init at maiwasan ang balat na matuklap nang maaga
• Kapal ng balat: inaantala ng mas makapal na mga balat ang pagdikit ng apoy sa core ngunit hindi binabago ang klasipikasyon ng apoy

Ang praktikal na kahihinatnan ay simple. Ang dalawang panel na may magkaparehong mga balat ng aluminyo ay maaaring ganap na magkaiba sa sunog kung magkaiba ang kanilang mga core. Ito ang dahilan kung bakit ang pag-uusap sa paglaban sa sunog ay dapat magsimula sa core at magtatapos sa proseso ng produksyon.

Ipinaliwanag ang Mga Klasipikasyon ng A2, B1, at B2 sa Sunog

Tinutukoy ang mga klasipikasyon ng sunog sa pamamagitan ng reaksyon sa mga pagsubok sa sunog sa halip na sa pamamagitan ng wika sa marketing. Sa Europe ang reference ay EN 13501-1. Sa China ang reference ay GB/T 8624. Ang parehong mga system ay sinusuri ang paglabas ng init, pagkalat ng apoy, paggawa ng usok, at nagniningas na mga patak, at pagkatapos ay italaga ang panel sa isang klase.

Ang A2 ay hindi lamang isang mas mahusay na B1. Ang A2 test ay nangangailangan ng napakababang kabuuang pagpapalabas ng init, isang mababang peak heat release rate, at walang nagniningas na droplet. Pinapayagan pa rin ng B1 ang pagkasunog ngunit nililimitahan ang bilis ng pagkalat ng apoy sa buong panel. Sa pagsasagawa, ang mga A2 panel ay maaaring i-install sa mga facade nang walang karagdagang fire barrier layer, habang ang B1 panels sa maraming bansa ay nangangailangan ng cavity barrier at fire stops sa pagitan ng mga sahig.

Pagbabasa ng Data ng Pagsusuri: Paglilimita sa Oxygen Index at Rate ng Pagpapalabas ng init

Dalawang numero ang nagbibigay ng mabilis at tapat na larawan ng isang panel core bago ito pumasok sa isang gusali. Ang una ay ang paglilimita ng index ng oxygen. Ang pangalawa ay ang peak heat release rate mula sa isang cone calorimeter test. Parehong lumalabas sa dokumentasyon ng pagsubok na dapat kasama ng anumang supply ng ACP na na-rate ng sunog.

Nililimitahan ang Oxygen Index ayon sa Pangunahing Materyal

Ang index ng paglilimita ng oxygen ay nagpapahiwatig ng pinakamababang konsentrasyon ng oxygen kung saan ang isang materyal ay patuloy na nasusunog pagkatapos maalis ang pinagmumulan ng ignisyon. Ang normal na hangin ay naglalaman ng humigit-kumulang 21 porsiyentong oxygen, kaya naman ang karaniwang polyethylene core na may LOI na 18 ay madaling nasusunog sa apoy sa silid. Ang B1 flame retardant core ay karaniwang umaabot sa LOI na 30 hanggang 35, na nangangahulugang kailangan nito ng oxygen na mayaman sa kapaligiran upang patuloy na mag-aapoy at kadalasang mamamatay sa sarili kapag nawala ang apoy. Ang isang A2 mineral core ay umabot sa mga halaga ng LOI na higit sa 60, kaya hindi ito nagpapanatili ng pagkasunog sa anumang konsentrasyon ng oxygen na magagamit sa isang sunog sa gusali. Ipinapaliwanag ng isang numerong ito ang halos lahat ng praktikal na pagkakaiba sa pagitan ng tatlong tier ng produkto bago pa man mai-iskedyul ang isang malaking sukat na pagsubok.

Rate ng Pagpapalabas ng init sa Paglipas ng Panahon

Ipinapakita ng mga curve na ito kung gaano kabilis naglalabas ng init ang core material sa panahon ng cone calorimeter test sa isang matingkad na intensity na katulad ng umuusbong na apoy sa silid. Ang karaniwang PE core ay umabot sa pinakamataas na rate ng paglabas ng init na humigit-kumulang 650 kilowatts bawat metro kuwadrado sa loob ng dalawang minuto ng pagkakalantad. Ang B1 flame retardant core peak sa humigit-kumulang 300 kilowatts bawat metro kuwadrado, na mas mababa sa kalahati ng PE peak ngunit malaki pa rin ang kontribusyon sa sunog. Ang A2 mineral core ay nananatili sa ibaba 60 kilowatts bawat metro kuwadrado para sa buong pagsubok, kaya ang mga panel ng A2 ay inilalarawan na may kaunting kontribusyon sa sunog. Kinokontrol ng peak heat release rate ang patayong apoy na kumalat sa isang harapan, at ang pagkakaiba sa pagitan ng tatlong kurba ay ang pagkakaiba sa pagitan ng isang nakapaloob na apoy at isa na naglalakbay paitaas sa loob ng sobre ng gusali.

Kung Saan Kinakailangan ang Bawat Marka ng Sunog

Gumagamit ang mga code ng gusali ng pag-uuri ng apoy upang limitahan ang mga kahihinatnan ng isang sunog, at ang kinakailangang klase ay tumataas nang may taas ng gusali, karga ng nakatira, at kahirapan sa paglikas. Ang tsart sa ibaba ay gumagamit ng limang puntong sukat upang ipakita ang pinakamababang kinakailangan sa pamamagitan ng aplikasyon.

Ang tsart ay naglalapat ng limang puntong sukat ng kinakailangan sa mga piling aplikasyon sa gusali. Nasa pinakamataas na antas ang mga high rise facade at mga istasyon ng transportasyon dahil ang patayong pagkalat ng apoy ay ang pangunahing panganib sa kaligtasan ng buhay. Ang mga ospital at paaralan ay nangangailangan ng gradong A2 sa karamihan ng mga regulated market dahil ang mga nakatira ay kinabibilangan ng mga taong hindi makapag-self evacuate. Ang mga mababang gusaling pangkomersiyo ay tumatanggap kung minsan ng B1 na grado, ngunit kapag ang disenyo ng harapan ay nagdagdag ng mga hadlang sa lukab at huminto ang apoy. Ang mga panloob na display at pansamantalang exhibit ay may pinakamababang threshold, ngunit kahit doon ay mas ligtas ang B1 core kapag malapit ang mga lighting cable at power strips. Ang sukat ay isang pagpapasimple, ngunit sinasalamin nito ang lohika ng mga code tulad ng EN 13501 at GB/T 8624.

Paghahambing ng A2, B1, at Standard PE Core Panels

Ang desisyon ay bihira tungkol sa pagpili ng pinakaligtas na materyal sa paghihiwalay. Ito ay tungkol sa pagtutugma ng panel sa profile ng panganib sa gusali at sa badyet. Inihahambing ng radar chart sa ibaba ang tatlong pangunahing uri sa anim na pamantayan.

Inihahambing ng radar chart ang A2, B1, at karaniwang mga core ng PE sa anim na pamantayan na nakakaimpluwensya sa parehong mga desisyon sa kaligtasan at komersyal. Nangunguna ang A2 sa kaligtasan ng sunog at pagganap sa kapaligiran dahil ang mineral core ay hindi nasusunog at gumagawa ng mas kaunting usok. Ang B1 ay nanalo sa balanse ng formability at gastos, kaya naman nananatiling popular na pagpipilian para sa interior cladding at signage. Ang karaniwang PE ay ang pinakamadaling gupitin, tiklop, at hugis at ito ang pinakamurang gawin, ngunit ang mahinang pagganap ng apoy nito ay nag-aalis nito sa mga panlabas na pader sa karamihan ng mga hurisdiksyon. Ipinapakita ng hugis ng bawat polygon na walang solong core ang pinakamahusay sa bawat axis, kaya dapat itugma ng mamimili ang grado ng panel sa profile ng panganib ng gusali. Sa pagsasagawa, ang A2 ay ipinag-uutos kung saan ang kaligtasan ng buhay ay nakataya, at ang PE ay katanggap-tanggap lamang kung saan mababa ang panganib sa pag-aapoy at ang mga distansya ng pagtakas ay maikli.

Bakit Nagpapasya ang Linya ng Produksyon Kung Totoo ang Sertipiko

Ang mga klasipikasyon ng A2 at B1 ay may bisa lamang kapag ang panel ay ginawa sa isang matatag at kontroladong proseso. Ang mineral core sa isang A2 panel ay dapat na pantay na ipamahagi sa lapad ng board. Kung ang core formulation ay nag-iiba mula sa roll hanggang roll, ang pagganap ng sunog ay nag-iiba kasama nito. Ang isang linya na na-convert mula sa karaniwang produksyon ng PE ay maaaring hindi mapanatili ang profile ng temperatura, katumpakan ng paghahalo, at mga setting ng presyon na kinakailangan para sa isang A2 core.

Ito ang dahilan kung bakit pinaghihiwalay ng mga seryosong tagagawa ng panel ang kanilang mga linya ng A2 mula sa kanilang mga linya ng PE at idokumento ang mga pamamaraan ng pagbabago. Ang rating ng sunog ay nabubuhay sa proseso ng produksyon gaya ng sa kimika ng core. Ang isang linya na binuo para sa A2 na output ay magsasama ng precision dosing, inline na pagsusuri sa balat, at kontrol sa kapal na hindi maibibigay ng isang general purpose line.

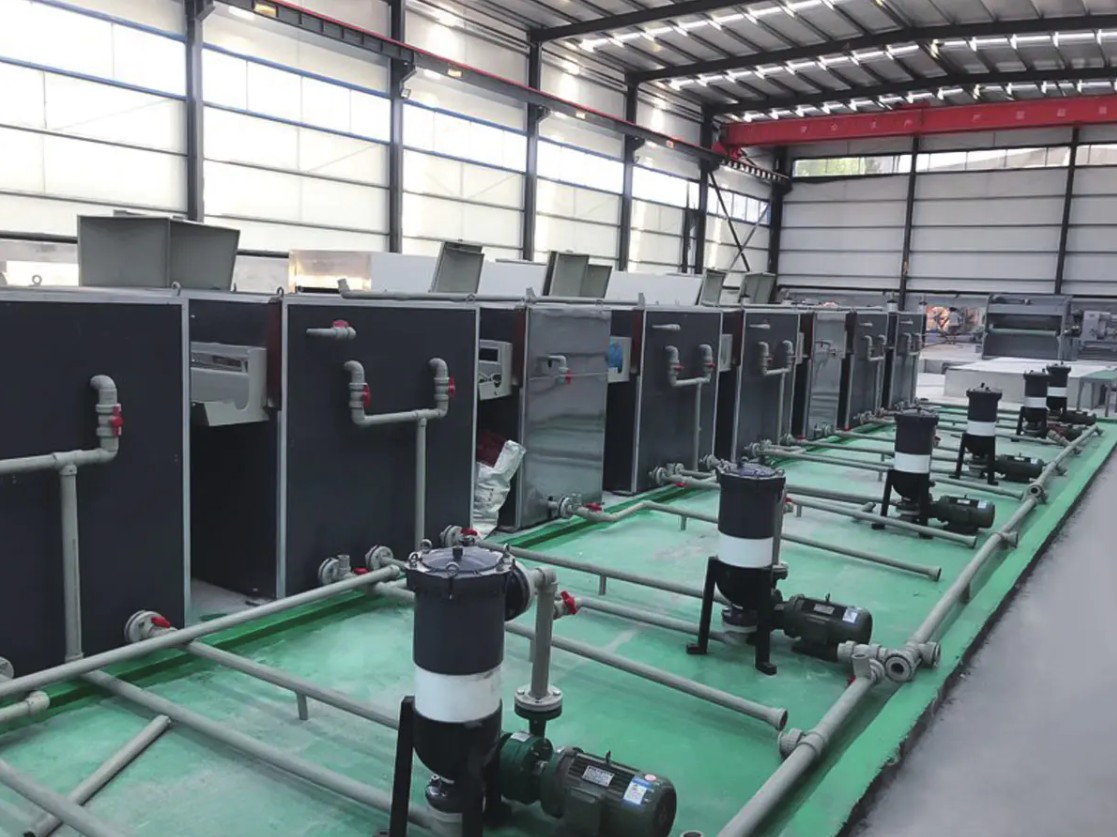

A2 Metal Composite Panel Lamination Line na may Infrared Heating Ang tuluy-tuloy na lamination line na ito ay partikular na inengineered para sa A2 fire-resistant panels, na naghihiwalay sa core preparation mula sa lamination para gawing simple ang investment. Ang ikatlong henerasyong infrared oven nito ay nagbabawas ng paggamit ng enerhiya ng higit sa 50%, na ginagawa itong praktikal na pagpipilian para sa pare-parehong produksyon na may mataas na ani. Tingnan ang Produkto →

Kapag ang mga panel ay ginawa sa isang linya na idinisenyo para sa grado, ang sertipiko ay nagiging isang pahayag tungkol sa patuloy na proseso sa halip na isang beses na pagsubok. Ito ang pagkakaiba sa pagitan ng random na batch passing at bawat batch na nakakatugon sa parehong pamantayan.

Ano ang Titingnan Kapag Bumibili ng Mga Panel ng ACP na Na-rate sa Sunog

Ang mga mamimili ay madalas na nagulat na ang parehong pangalan ng grado ay maaaring sumaklaw sa iba't ibang antas ng kalidad. Ang mga sumusunod na pagsusuri ay maghihiwalay ng isang tunay na panel na na-rate sa sunog mula sa isang na-relabel.

1. Hilingin ang orihinal na ulat ng pagsubok at ihambing ang paglalarawan ng panel, kapal, at densidad ng core sa mga naihatid na produkto.
2. Kumpirmahin na ang supplier ay gumagawa sa isang linyang idinisenyo para sa A2 o B1 core, hindi isang binagong PE line.
3. Balatan ang isang sample mula sa hindi bababa sa tatlong magkakaibang mga coil at suriin ang pangunahing kulay, density, at pagkakapareho.
4. Hilingin ang batch record ng flame retardant additive dosing para sa bawat production run.
5. Magpadala ng mga sample mula sa iba't ibang petsa ng produksyon sa isang independiyenteng laboratoryo para sa pagsubok sa pag-verify.

Ang sertipiko ay isang snapshot ng isang pagsubok sa isang hanay ng mga panel. Ang pagkakapareho ng batch sa batch ay isang pag-aari ng kagamitan sa produksyon, hindi ng sertipiko. Kung hindi maipakita ng isang supplier ang kinokontrol na dosing, pag-log ng temperatura, at inline na mga pagsusuri sa kalidad, hindi mapagkakatiwalaan ang label na A2.

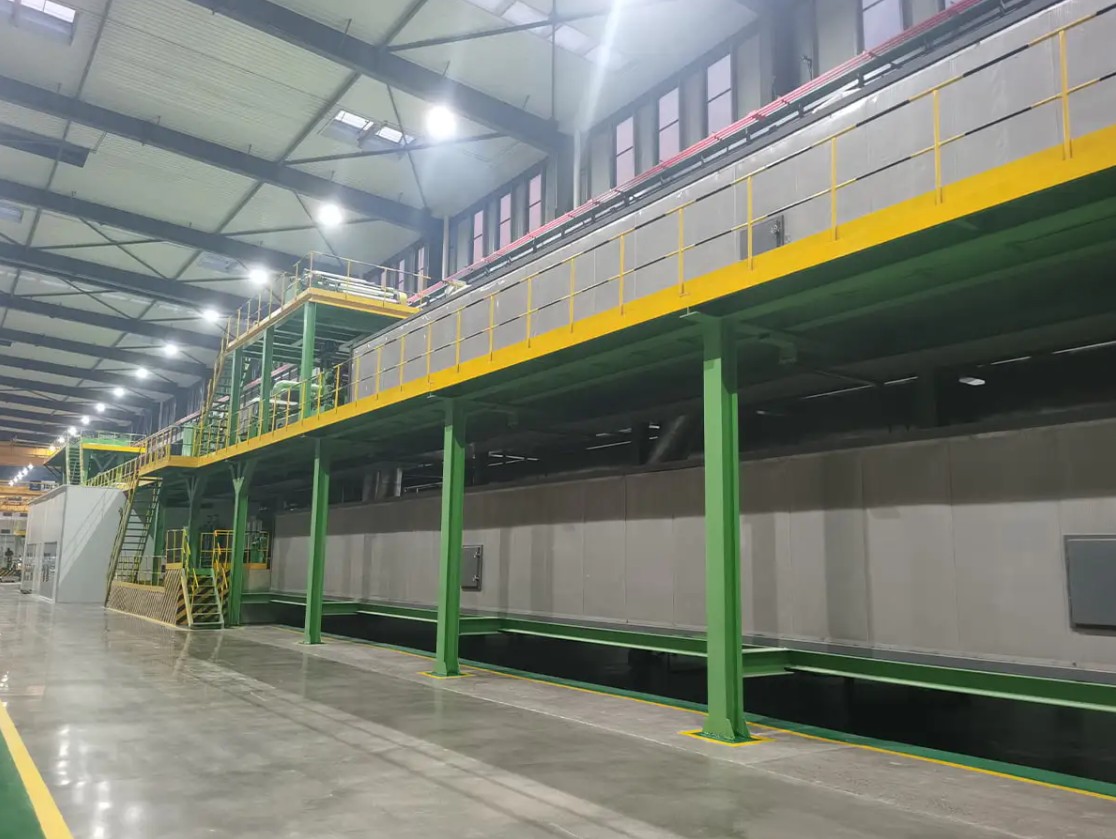

Pinagsamang A2 Coil at Composite Panel Production Line Pinagsasama ng production line na ito ang mineral core, adhesive, at metal skin sa isang tuluy-tuloy na proseso, na sumusuporta sa tumpak na kontrol na kailangan para sa grade certification. Ito ay isang mahalagang pamumuhunan para sa mga tagagawa na pumapasok sa merkado ng A2 na may maaasahang pagkakapareho ng batch-to-batch. Tingnan ang Produkto →

Para sa mga panel producer na nagpaplanong pumasok sa A2 market, ang A2 coil production line ang pangunahing puhunan dahil isinasama nito ang mineral core, adhesive, at aluminum skin sa isang tuluy-tuloy na proseso na may katumpakan na kinakailangan ng sertipikasyon ng grado.

Pagtutugma ng Production Line sa Target na Fire Grade

Kapag nakumpirma na ang kinakailangang grado, ang susunod na tanong ay kung kailangan ng panel producer ng isang linya ng grado o isang flexible na linya. Ang produksyon ng A2 coil ay tumatakbo sa isang matatag na bilis na may mineral core na nangangailangan ng tumpak na kontrol ng tensyon. Ang produksyon ng B1 ay tumatakbo sa ibang profile ng temperatura dahil ang flame retardant polyethylene ay may ibang daloy ng pagkatunaw. Ang isang linya na nagsasabing gumagawa ng parehong mga marka ay dapat na patunayan nang hiwalay para sa bawat configuration.

Dual-Grade A2/B1 Metal Composite Panel Production Line Ang flexible line na ito ay nagpapalipat-lipat sa pagitan ng PE/B1 extruded core at A2 inorganic core gamit ang isang mobile platform, na nagpapahintulot sa isang makina na magsilbi sa parehong matataas at mababang mga merkado. Nag-aalok ito ng mabilis na pagbabago at binabawasan ang mga pangangailangan sa kapital para sa mga producer na nagta-target ng maraming rating ng sunog. Tingnan ang Produkto →

Ang A2/B1 twoway line ay nagbibigay sa isang producer ng kakayahang umangkop upang baguhin ang core na materyal at output grade nang hindi bumibili ng hiwalay na makina. Ito ay kapaki-pakinabang para sa mga tagagawa ng panel na nagsisilbi sa parehong mataas na pagtaas at mababang pagtaas ng mga merkado. Ang gabay sa pagpili ng high performance metal composite panel production line sumasaklaw sa taunang output, changeover time, at pangunahing paghawak ng materyal nang mas detalyado.

Ang Paglaban sa Sunog ay Nagsisimula sa Core at Nagtatapos sa Production Line

Ang aluminyo composite panel fire resistance ay isang masusukat, karaniwang tinukoy na ari-arian na nagsisimula sa core formulation at nagtatapos sa disiplina ng production line. Ang A2 ay ang tanging grado na matatawag na hindi nasusunog sa praktikal na kahulugan. Ang B1 ay isang seryoso ngunit limitadong antas ng kaligtasan. Ang mga karaniwang panel ng PE ay hindi dapat gamitin kung saan ang paglisan o patayong pagkalat ng apoy ay isang alalahanin.

Ang mga mamimili na nagbe-verify sa ulat ng pagsubok, nagkukumpara sa paglilimita sa index ng oxygen at rate ng paglabas ng init, at nag-audit sa linya ng produksyon ay hindi magugulat sa susunod na inspeksyon ng site. Kung ang mga panel sa trak ay may parehong grado sa sertipiko, ang profile ng panganib ng gusali ay eksakto kung ano ang nilayon ng arkitekto.

Makipag-ugnayan sa aming engineering team upang talakayin ang mga kinakailangan sa linya ng A2 at B1, pangunahing supply ng materyal, at ang teknikal na pamantayan sa pagtanggap bago tapusin ang iyong plano sa kagamitan.
